1.鼠籠式破碎機的結構

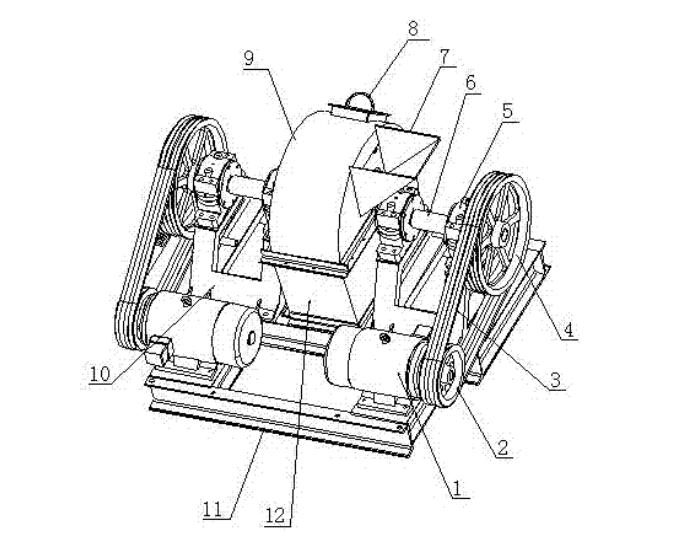

       普通粉碎和粉磨物料主要采用擠壓、劈裂、破碎或繞道、研磨、衝擊等方法將物料粉碎至所需尺寸——一般粉碎設備往往以一種方法為主，以一種或兩種其他方法作為輔助粉碎物料。鼠籠式破碎機屬於衝擊破碎方式。衝擊力瞬間作用在材料上，材料迅速被破壞。圖1為鼠籠式破碎機的總體布置圖，由內籠、外籠、進料鬥、殼體、皮帶輪、行走滑輪、電機、支架等組成。

       鼠籠式破碎機

      2.鼠籠式破碎機的改進方向

鼠籠式破碎機的主要優點是製造簡單，運行可靠，破碎能力大。其主要缺陷是運行速度快，運行噪音大，擊打杆磨損簡單。由於衝擊破碎方法的選擇，造成材料的簡單損傷，這是衝擊破碎方法選擇的通病。隨著對破碎機理的深入研究和加工工藝的改進，一些缺陷可以逐步克服。

（1） 采用變頻調速技術可以降低機器的損壞程度，使機器處於更好的工作狀態，同時滿足不同粒度的要求。

（2） 例如，使用鎢電極可以大大延長杆的使用壽命。

（3） 濕式破壞能明顯降低噪聲和損傷程度。

（4） 提高製造工藝水平，減少質量不均，選用隔聲隔振技術降低振動和噪聲。
